主要技术参数

测量原理	超声波时差法
测量介质	天然气、原料气、空气、火炬气及其它特殊气体
声道数量	2声道
声道型式	平行对射式
测量范围	0.03~30m/s(火炬气流速测量正常为0.03~120m/s，更高流速可定制)
分辨率	0.001m/s
速度采样间隔	≤0.1s
准确度等级	1.0级
重复性	Qt~Qmax 0.2%（结合客户需要，0.1%可定制）；
分界流量点	常规：Qt≤0.1Qmax（结合客户要求可定制：Qt≤0.05Qmax）
过载能力	≥120% Qmax（短时间无影响）
测量口径	DN50~DN500（更大口径可定制）
公称压力	PN16、 PN40、 PN63； Class150、 Class300 、Class600 、Class900、Class1500、Class2500

测量要求

材质选用

表体	铸钢: WCB、LCB；锻钢：16MnD、 A105、LF2、LF6、双相不锈钢、304、316或316L等
转换器	铝合金、304、316等不锈钢（可定制）
换能器	全金属（316不锈钢、钛合金）

工作要求

供电电源	24V DC
功耗	＜4W（火炬气等大口径计量＜15W）
换能器频率	120KHz 、160KHz、 200KHz、 250KHz （根据工况条件选择适合的频率）

信号输入、输出及其它功能概况

电气接口	NPT 1/2 "(F) 4个
模拟输入	3路4-20mA 温度和压力变送器信号
模拟输出	2路4-20mA （1路支持HART）
频率/脉冲输出	2路3V或5V 或OC门
通讯接口	2路 RS485，（3路RS485，1路RS232或以太网可选）
通讯协议	标准MODBUS通讯协议
数字输出	3路DO报警等信息输出
继电器输出	1路
液晶显示	可以现场显示标况的瞬时流量、累计流量及实时温度和压力测量信息
数据存储时间	历史数据可以至少保持8年（年累积量、月累计量）、报警记录可以至少保持10年
使用操作	通过配套上位机软件实现对流量计的运行参数设置
诊断功能	流量计具有自诊断功能，可以对仪表自身的工作和故障状态进行诊断和报警输出

认证情况

注：DN500口径及以上及Class900以上压力规格具体流量参数详询厂家。


安装结构尺寸示意参照

注：1、DN500口径及Class600以上具体尺寸详询厂家。

2、法兰符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相关法兰标准。


安装示意图

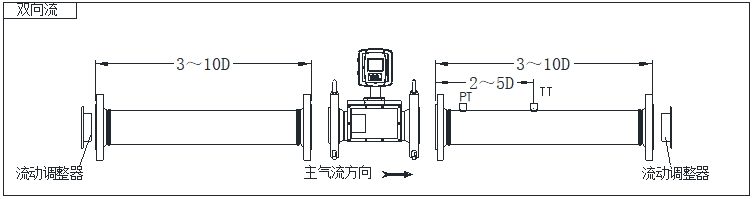

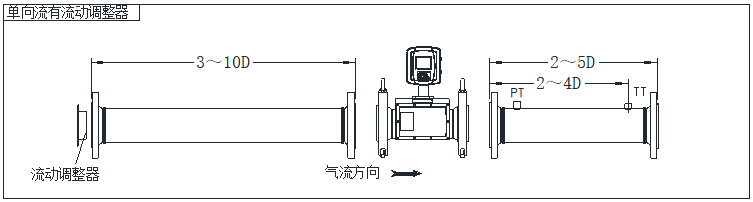

下面图纸给出了在安装CL系列典型的CL-2型产品气体超声流量计产品时推荐的直管段长度。安装应符合GB/T 18604相关的技术要求。

注：对于单向计量，前后直管段最短可按照前3D后2D配置；对于双向计量，前后直管段最短可均按3D长度配置。

对于PN16压力等级的流量计，支持内置温度和压力传感器（可定制）。

  CL-2型气体超声流量计采用两声道模式，声道型式为直射式，计量准确度等级为1.0级，测量口径覆盖DN50～DN500（特殊规格和更大口径可定制）。

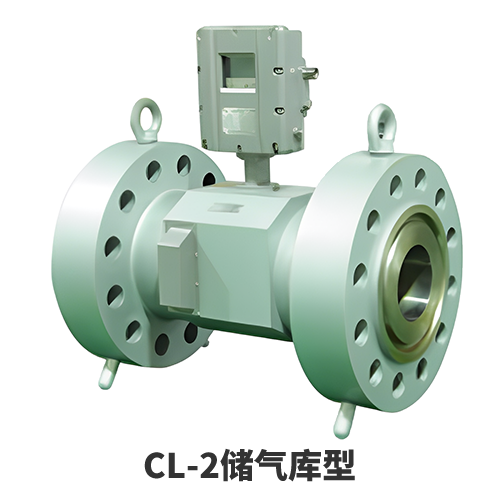

  CL-2型产品适用于城市燃气分输计量，高压储气库、煤层气、井口湿气、火炬气、天然气原料气净化、分离集输等处理站、石油石化等大型工业用户气体过程控制等计量应用场合。

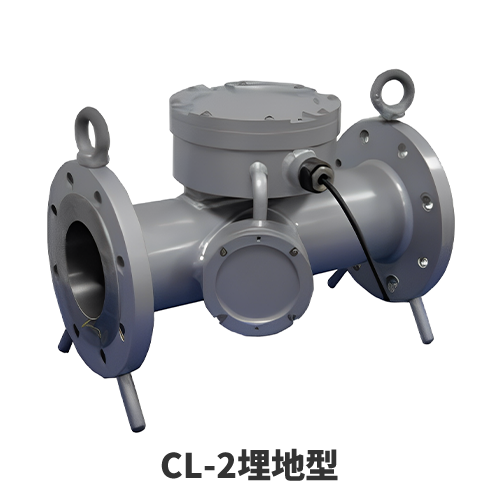

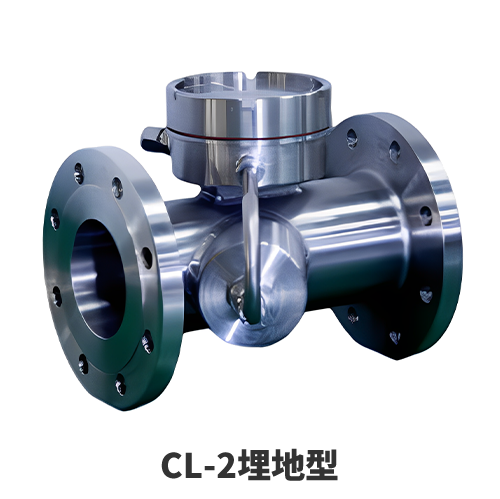

  在城市燃气环网过程计量应用中，能够双向计量、防护等级更高的流量计能够发挥其独特的优势。针对这一应用，尊龙凯时人生就是搏z6com可提供CL-2埋地型气体超声流量计及CL-2阀井型监控用流量计。
