主要技术参数
测量介质 | 天然气等 |
安装形式 | 一体型 |
声道数量 | 2声道 |
测量范围 | 0-25m/s |
分 辨 率 | 0.001m/s |
准确度等级 | 1.0级、1.5级 |
重复性 | 1.0级：Qt~Qmax 0.2%；Qmin~Qt 0.4%； 1.5级：Qt~Qmax 0.3%；Qmin~Qt 0.6% |
分界流量 | Qt≤10% Qmax |
过载能力 | ≥120% Qmax（短时间无影响） |
测量口径 | DN25~DN200 |
公称压力 | PN16 （更多压力规格可选） |
换能器材质 | 全金属（316SS、钛合金）材质 |
表体材质 | 铝合金、碳钢（碳钢表体适用工作压力1.0MPa及以上工况） |
测量要求
介质温度 | -20~60℃ |
介质压力 | 0-900kPa（更高压力可定制） |
工作压力 | 0~500kPa，200~900kPa，（特殊压力范围需定制） |
环境温度 | -30~60℃ |
工作条件
供电电源 | 内置锂电池7.2V DC ，支持外供电9.5-15 V DC |
功耗 | ≤600μA 电池可更换，使用寿命不低于6年（视采样间隔时间） |
信号、通讯及其他功能
模拟输入 | 2路传感器信号：1路温度优于±0.15℃；1路压力优于±0.1% |
脉冲输出 | 2路 高频脉冲和低频脉冲 |
通讯接口 | 1路 RS485、蓝牙、GPRS /4G/NB-IOT |
通讯协议 | 标准MODBUS通讯协议 |
数字输出 | 报警输出 |
液晶显示 | 可以现场显示：瞬时流量，累计流量，实时温度、压力，报警等信息 |
数据存储时间 | 历史数据至少保持10年（年累积量、月累积量）、报警记录可以保持（100条） |
使用操作 | 通过配套上位机软件实现对流量计的运行参数设置 |
诊断功能 | 流量计具有自诊断功能，可以对仪表自身的工作和故障状态进行诊断和报警输出 |
认证情况
计量认证 | 计量器具型式批准证书CPA认证 |
防爆等级 | Ex ib IIBT4 Gb |
防护等级 | IP65 |
型号规格 | 准确度等级 | 公称通径 | 公称压力 | 始动流量[m3/h] | 流量范围I系列[m3/h] | 流量范围II系列[m3/h] |
CL-2M+ | 1.0级 1.5级 | DN25 | PN16 | 0.10 | 0.3～48 | 0.2～50 |
DN32 | PN16 | 0.20 | 0.4～65 | 0.3～80 | ||
DN40 | PN16 | 0.25 | 0.6～100 | 0.5～125 | ||
DN50 | PN16 | 0.40 | 1～160 | 0.8～200 | ||
DN80 | PN16 | 0.90 | 2.5～400 | 1.9～480 | ||
DN100 | PN16 | 2.0 | 4～650 | 3.2～800 | ||
DN150 | PN16 | 3.25 | 10～1600 | 6.4～1600 | ||
DN200 | PN16 | 5.50 | 16～2560 | 12～3000 |

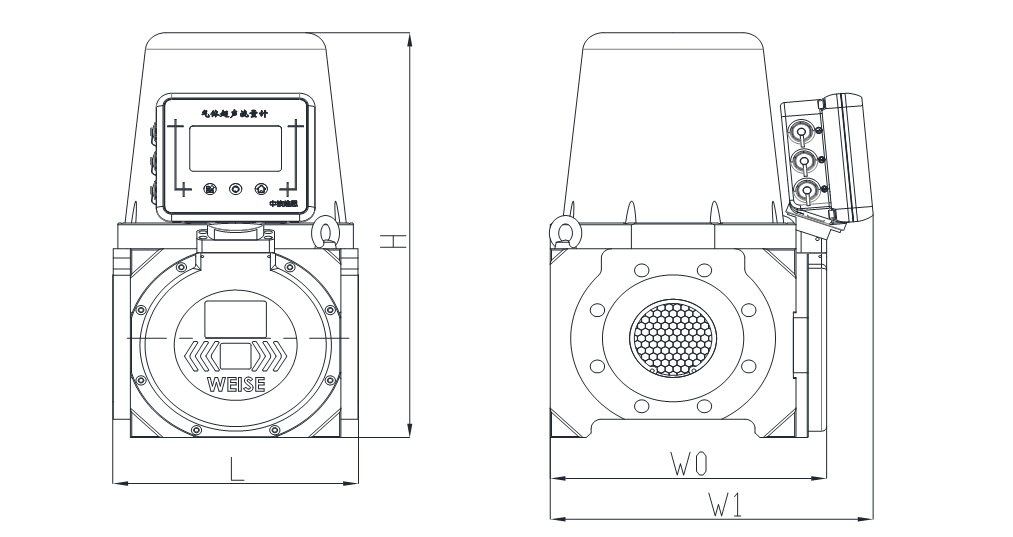

安装结构尺寸示意参照
公称通径 | 公称压力 | 法兰标准 | 测量管内径[mm] | 外形尺寸[mm] | 重量[kg] | ||
L | W | H | |||||
DN25 | PN16 | GB/T9124.1 | 26 | 171 | 250 | 330 | 10 |
DN32 | PN16 | GB/T9124.1 | 30 | 171 | 250 | 330 | 11 |
DN40 | PN16 | GB/T9124.1 | 40 | 171 | 250 | 330 | 12 |
DN50 | PN16 | GB/T9124.1 | 50 | 200 | 260 | 330 | 15 |
DN80 | PN16 | GB/T9124.1 | 78 | 240 | 320 | 375 | 20 |
DN100 | PN16 | GB/T9124.1 | 100 | 300 | 380 | 435 | 25 |
DN150 | PN16 | GB/T9124.1 | 150 | 450 | 470 | 490 | 30 |
DN200 | PN16 | GB/T9124.1 | 200 | 600 | 570 | 540 | 40 |
注：DN200口径以上为定制规格,尺寸咨询厂家。
|
|
|
|
|
|
|
|
|
|
|
首页
双声道设计，高精度，高稳定性
无可动机械部件、无压损
支持体积流量计量和能量流量计量
内置无线远传模块
内置蓝牙通讯
智能自诊断
双备份锂电池供电
