技术参数
流量范围
安装示意
技术优势

主要技术参数

测量介质	天然气等
安装形式	一体型
声道数量	2声道
测量范围	0-25m/s
分辨率	0.001m/s
准确度等级	1.0级、1.5级
重复性	1.0级：Qt~Qmax 0.2%；Qmin~Qt 0.4%； 1.5级：Qt~Qmax 0.3%；Qmin~Qt 0.6%
分界流量	Qt≤10% Qmax
过载能力	≥120% Qmax（短时间无影响）
测量口径	DN25~DN200
公称压力	PN16 （更多压力规格可选）
换能器材质	全金属（316SS、钛合金）材质
表体材质	铝合金、碳钢（碳钢表体适用工作压力1.0MPa及以上工况）

测量要求

介质温度	-20~60℃
介质压力	0-900kPa（更高压力可定制）
工作压力	0~500kPa，200~900kPa，（特殊压力范围需定制）
环境温度	-30~60℃

工作条件

供电电源	内置锂电池7.2V DC ，支持外供电9.5-15 V DC
功耗	≤600μA 电池可更换，使用寿命不低于6年（视采样间隔时间）

信号、通讯及其他功能

模拟输入	2路传感器信号：1路温度优于±0.15℃；1路压力优于±0.1%
脉冲输出	2路高频脉冲和低频脉冲
通讯接口	1路 RS485、蓝牙、GPRS /4G/NB-IOT
通讯协议	标准MODBUS通讯协议
数字输出	报警输出
液晶显示	可以现场显示：瞬时流量，累计流量，实时温度、压力，报警等信息
数据存储时间	历史数据至少保持10年（年累积量、月累积量）、报警记录可以保持（100条）
使用操作	通过配套上位机软件实现对流量计的运行参数设置
诊断功能	流量计具有自诊断功能，可以对仪表自身的工作和故障状态进行诊断和报警输出

认证情况

计量认证	计量器具型式批准证书CPA认证
防爆等级	Ex ib IIBT4 Gb
防护等级	IP65

型号规格	准确度等级	公称通径	公称压力	始动流量[m3/h]	流量范围I系列[m3/h]	流量范围II系列[m3/h]
CL-2M+	1.0级 1.5级	DN25	PN16	0.10	0.6～40	0.3～48
		DN32	PN16	0.20	1～65	0.4～65
		DN40	PN16	0.25	1.6～100	0.6～100
		DN50	PN16	0.40	2.5～160	1～160
		DN80	PN16	0.90	6～350	2.5～400
		DN100	PN16	2.0	10～650	4～650
		DN150	PN16	3.25	20～1300	7.5～1600
		DN200	PN16	5.50	35～2200	12～2560

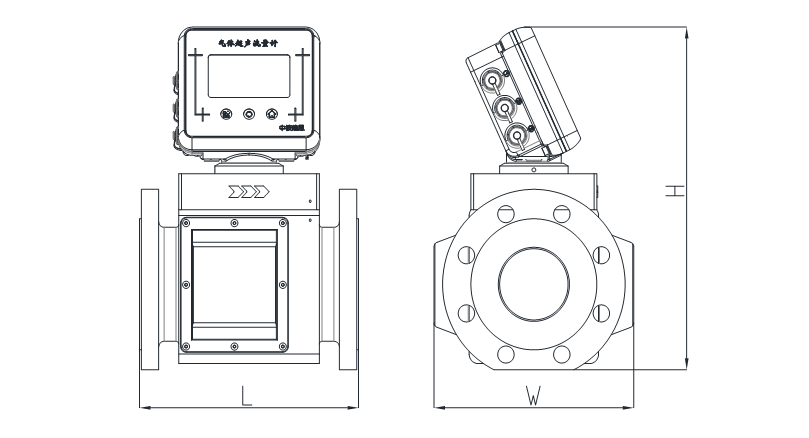

安装结构尺寸示意参照

公称通径	公称压力	法兰标准	测量管内径[mm]	外形尺寸[mm]			重量[kg]
				L	W	H
DN25	PN16	GB/T9124.1	26	180	145	330	8.5
DN32	PN16	GB/T9124.1	30	180	145	330	8.5
DN40	PN16	GB/T9124.1	40	180	150	335	9
DN50	PN16	GB/T9124.1	50	180	150	335	9
DN80	PN16	GB/T9124.1	78	240	220	360	14
DN100	PN16	GB/T9124.1	100	300	270	380	17.5
DN150	PN16	GB/T9124.1	150	300	335	460	27
DN200	PN16	GB/T9124.1	200	400	420	510	38

注：DN200口径以上为定制规格,尺寸咨询厂家。

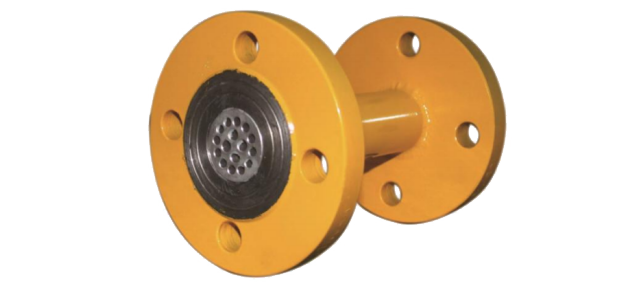

配套附件——前后直管段


CL-2M+建议上游直管段不低于3D（其中DN25~DN40口径上游直管段≥150mm），下游直管段不低于2D。厂家随流量计配套提供上游3D直管段（其中DN25~DN40口径上游直管段为固定长度150mm），下游则可利用现场管段。上游直管段内置流动调整器，可有效减少脉动流和扰动流对测量准确度带来的不良影响。

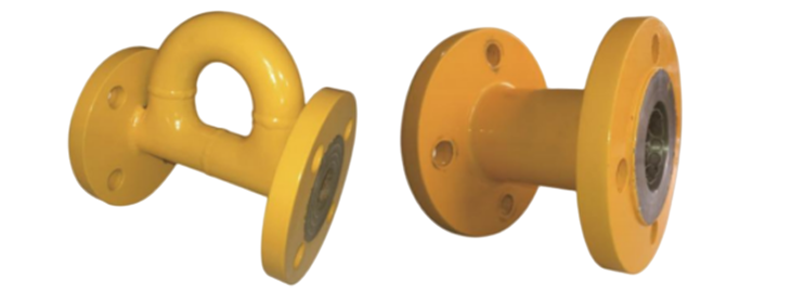

配套附件——降噪器


在与调压器串联安装，或其他存在噪声干扰的情况下，需在CL-2M+流量计和调压器等噪声源之间安装降噪器。

双声道设计，高精度，高稳定性	宽量程比
超低始动流量	无可动机械部件、无压损
免维护	支持双向计量（订货需注明）
支持体积流量计量和能量流量计量	内置无线远传模块
内置蓝牙通讯	智能自诊断
双备份锂电池供电
