CL-1型气体超声流量计

产品简介

CL-1型气体超声流量计作为国产高精度的智能计量产品，技术处于国际先进水平。测量口径覆盖DN50～DN700，计量准确度等级为0.5级，适合于对长输管线天然气输送进行准确可靠的贸易结算计量，同时也适用于对各类中、低压使用场合条件下的天然气省管网、城市燃气输配站、大型工业用户进行高精度流量计量和监控。
该系列目前有CL-1-4S型和CL-1-8型两款产品。
CL-1-4S型为四声道产品，该系列产品为首台首套应用于高压天然气贸易交接计量的国产化产品，近年来随着产品技术的不断提升，在国家管网集团等天然气管道项目中已广泛应用。

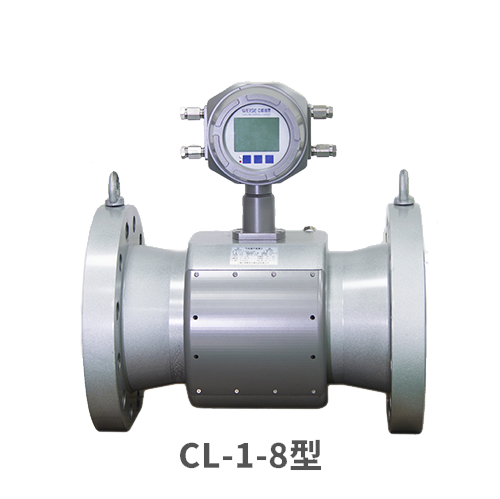

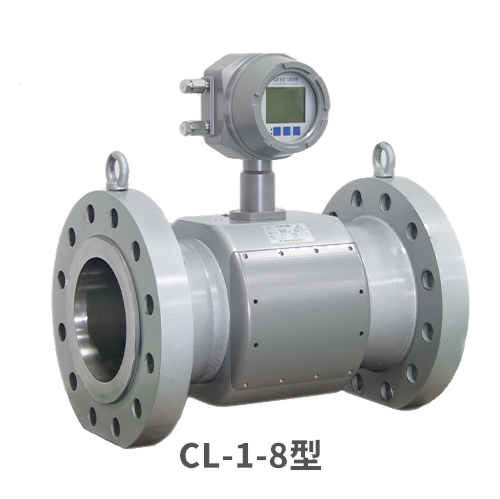

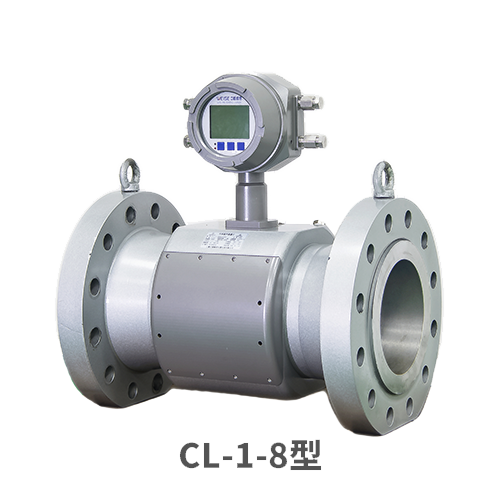

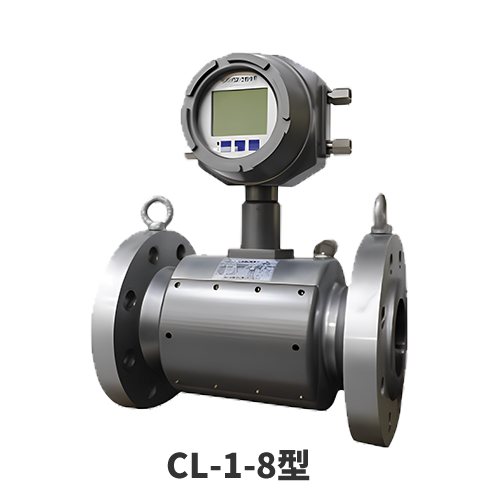

CL-1-8 型为八声道产品，各项技术性能处于国际领先水平，可为用户提供更高的准确度保障及可靠性冗余。它的量程比更大，达到80：1～100：1；更多的声道布置，从而能够保证在个别声道出现故障状态下通过智能诊断进行声道切除或替代，继续用其它正常声道进行有效的测量，以保证测量的准确性；平行对射布置的8个声道，可有效解决管道内流场畸变如湍流、旋涡流、脉动流等不确定流场对气体超声测量精度的影响；该产品对前后直管段长度的要求更低，方便紧凑场地的安装和使用。

在线咨询

产品详情

技术参数
流量范围
安装示意
技术优势

主要技术参数

测量原理	超声波时差法
测量介质	天然气、空气及其它特殊气体
声道数量	4声道、8声道。
声道型式	4声道：平行对射式，8声道：交叉对射式
测量范围	0.10-30m/s(更高流速可定制)
分辨率	0.001m/s
速度采样间隔	≤0.1s
准确度等级	0.5级
重复性	常规：Qt~Qmax 0.1%（结合客户要求可定制：Qt~Qmax≤0.05%）
分界流量点	常规：Qt≤0.1Qmax（结合客户要求可定制：Qt≤0.05Qmax）
过载能力	≥120% Qmax（短时间无影响）
测量口径	4声道DN50~DN400，8声道：DN100~DN400；（更大口径可定制）
公称压力	PN16、 PN40、 PN63； Class150、 Class300 、Class600 、Class900、Class1500、Class2500

测量要求

介质温度	-20~80℃ 、-40~80℃；（-40~200℃，可定制）
介质压力	0-42.0MPa
环境温度	-30~60℃，-45~60℃（更多特殊环境温度可定制）

材质选用

表体	铸钢: WCB、LCB；锻钢：16MnD、 A105、LF2、LF6、双相不锈钢、304、316或316L等
转换器	铝合金、不锈钢（可定制）
换能器	全金属（316SS、钛合金）

工作要求

供电电源	24V DC
功耗	＜4W
换能器频率	120KHz 、160KHz、 200KHz、 250KHz （根据工况条件选择适合的频率）

信号输入、输出及其它功能概况

电气接口	NPT 1/2 "(F) 4个
模拟输入	3路温度和压力变送器信号
模拟输出	2路4-20mA （1路支持HART）
频率/脉冲输出	2路5V 或OC门
通讯接口	3路 RS485，1路RS485或HART输出（二选一），1路以太网
通讯协议	标准MODBUS通讯协议
数字输出	3路DO报警等信息输出
液晶显示	可以现场显示标况的瞬时流量、累计流量及实时温度和压力测量信息
数据存储时间	历史数据可以至少保持8年（年累积量、月累计量）、报警记录可以至少保持10年
使用操作	通过配套上位机软件实现对流量计的运行参数设置
诊断功能	流量计具有自诊断功能，可以对仪表自身的工作和故障状态进行诊断和报警输出

认证情况

介质温度	计量器具型式批准证书CPA证书
防爆等级	ExdIIBT6 Gb
防护等级	IP66

型号规格	准确度等级	公称通径	公称压力	测量管内径	流量Qmax	流量Qmin
型号规格	准确度等级	公称通径	公称压力	[mm]	[m3/h]	[m3/h]
CL-1-4S	0.5级	DN50	PN16 Class300 Class600 Class900	50	180	6
		DN80	PN16 Class300 Class600 Class900	78	500	17
		DN100	PN16 PN40 PN63 Class300	100	850	22
		DN100	Class600 Class900	97.2	800	20
		DN150	PN16 PN40 PN63 Class300	150	1900	38
		DN150	Class600 Class900	146.3	1800	36
		DN200	PN16 PN40 PN63 Class300	200	3400	56
		DN200	Class600 Class900	193.7	3200	54
		DN250	PN16 PN40 PN63 Class300	250	5200	70
		DN250	Class600 Class900	243	5000	66
		DN300	PN16 PN40 PN63 Class300	300	7500	94
		DN300	Class600 Class900	289	7200	90
		DN350	PN16 Class150 /PN40 PN63 Class300	350/325	10000/8900	100/89
		DN350	Class600 Class900	317.5	8500	95
		DN400	PN16 PN40 PN63 Class300	380	12000	120
		DN400	Class600 Class900	363.5	11000	110
CL-1-8	0.5级	DN100	PN16、Class150、Class300	100	1000	12
		DN100	Class600 Class900	97.2	900	11
		DN150	PN16、Class150、Class300	150	2020	21
		DN150	Class600 Class900	146.3	1820	19
		DN200	PN16、Class150、Class300	200	3490	35
		DN200	Class600 Class900	193.7	3190	32
		DN250	PN16、Class150、Class300	250	5500	55
		DN250	Class600 Class900	246	4900	49
		DN300	PN16、Class150、Class300	300	7900	79
		DN300	Class600 Class900	289	7100	71
		DN350	PN16、Class150、Class300	325	9700	97
		DN350	Class600 Class900	317.5	8600	86
		DN400	PN16、Class150、Class300	380	12800	128
		DN400	Class600 Class900	363.5	11300	113

注：DN500口径及以上及Class900以上压力规格具体流量参数详询厂家。

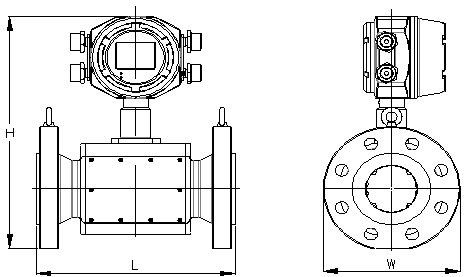

CL-1-4S型安装结构尺寸示意参照

公称通径	公称压力	外形尺寸[mm]			重量[kg]
公称通径	公称压力	L	W	H	重量[kg]
DN50	PN16	400	210	560	67
	Class150		210	550	66
	PN63		205	550	73
	Class300			540	71
	Class600			540	72
	Class900		215	565	84
DN80	PN40(PN16)	400	235	565	72
	Class150		235	560	70
	PN63		230	565	78
	Class300				80
	Class600				80
	Class900		240	580	90
DN100	PN16	400	295	590	81
	PN40			600	83
	Class150			595	83
	PN63		285	605	90
	Class300			605	92
	Class600			615	102
	Class900		290	625	111
DN150	PN16	450	345	660	106
	PN40			665	112
	Class150			655	108
	PN63			690	135
	Class300			680	131
	Class600		355	695	157
	Class900		380	710	178
DN200	PN16	600	415	720	232
	PN40		415	745	250
	PN63		450	785	302
	Class300		450	760	292
	Class600		470	780	335
	Class900		470	815	388
DN250	PN16	750	485	800	306
	PN40		485	820	338
	PN63		500	810	384
	Class300		500	800	372
	Class600		510	826	466
	Class900		545	845	526
DN300	PN16	750	535	840	367
	PN40		535	870	412
	PN63		575	870	490
	Class300		575	870	485
	Class600		560	880	560
	Class900		610	900	665
DN350	PN16	800	565	905	420
	PN40		580	920	540
	PN63		600	925	632
	Class300		585	925	617
	Class600		605	940	704
	Class900		640	1000	806
DN400	PN16	800	640	970	440
	PN40		660	980	555
	PN63		670	990	710
	Class300		650	1050	652
	Class600		685	1000	872
	Class900		705	1000	958

注：1、DN500口径及以上为定制规格，具体尺寸咨询厂家。

2、法兰符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相关法兰标准。


CL-1-8型安装结构尺寸示意参照

公称通径	公称压力	外形尺寸[mm]			重量[kg]
公称通径	公称压力	L	W	H	重量[kg]
DN100	PN16	500	220	495	90
	PN16		220	495	90
	PN40		235	500	100
	PN63		250	510	105
	Class150		230	500	100
	Class300		255	510	110
	Class600		275	530	120
	Class900		290	550	145
DN150	PN16	600	285	580	120
	PN40		300	590	140
	PN63		345	600	160
	Class150		280	580	120
	Class300		320	590	155
	Class600		355	615	190
	Class900		380	630	215
DN200	PN16	600	340	610	180
	PN40		375	630	200
	PN63		415	640	225
	Class150		345	600	190
	Class300		380	625	215
	Class600		420	655	245
	Class900		470	685	285
DN250	PN16	750	405	620	315
	PN40		450	650	335
	PN63		470	665	360
	Class150		405	635	320
	Class300		445	650	350
	Class600		510	680	390
	Class900		545	700	445
DN300	PN16	750	460	700	380
	PN40		515	740	440
	PN63		530	750	490
	Class150		485	730	430
	Class300		520	750	485
	Class600		560	780	515
	Class900		610	830	590
DN350	PN16	800	520	790	565
	PN40		580	835	595
	PN63		600	855	635
	Class150		535	800	585
	Class300		585	840	625
	Class600		605	860	675
	Class900		640	895	755
DN400	PN16	800	580	820	705
	PN40		660	880	740
	PN63		670	890	775
	Class150		595	820	725
	Class300		650	870	765
	Class600		685	900	825
	Class900		705	920	860

注：1、DN500口径及以上为定制规格，具体尺寸咨询厂家；

2、法兰符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相关法兰标准。

CL-1-8型安装结构尺寸示意参照

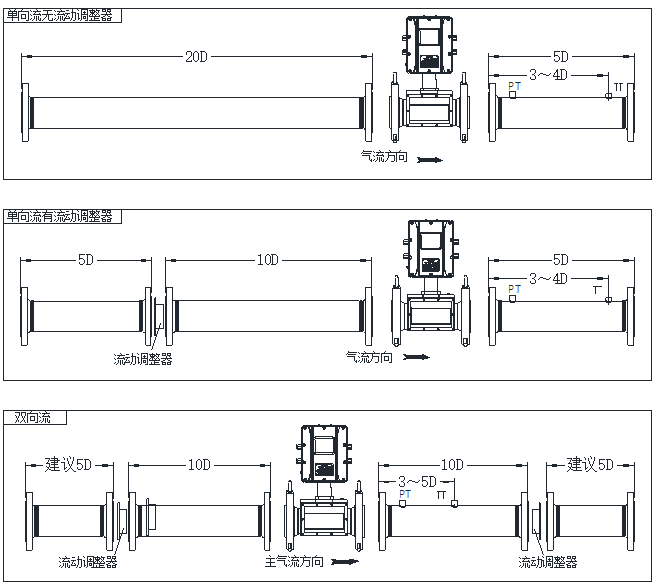

下面图纸给出了在安装CL系列典型的CL-1型产品气体超声流量计产品时推荐的直管段长度。安装应符合GB/T 18604相关的技术要求。
