主要技术参数
测量原理 | 超声波时差法 |
测量介质 | 天然气、城市燃气（含煤气）、火炬气、烟气、原料气等 |
声道数量 | 1声道、2声道、3声道 |
安装形式 | 管段一体型、分体型 |
超声换能器安装方式 | 单端插入（1D、2D、3D）、双端插入 |
测量范围 | 0.03~30m/s（火炬气流速测量正常为0.03~120m/s，更高流速测量可定制） |
分 辨 率 | 0.001m/s |
准确度等级 | 1.0级（管段式适用） |
重复性 | Qt~Qmax 0.2%、0.3%（更高重复性可定制） |
测量口径 | DN50~DN5000（更大口径可选） |
公称压力 | PN16、Class150、Class300、Class600（更多压力规格可选） |
换能器材质 | 全金属（316不锈钢、钛合金）材质 |
转换器材质（变送器） | 铝合金、304、316等不锈钢（可定制） |
测量要求
介质温度 | -40~80℃、-40~200℃、-163~200℃（更多特殊工况需要可定制） |
介质压力 | 与现场管道压力相适应 |
环境温度 | -30~60℃，-45~70℃（可选） |
工作条件
供电电源 | 24V DC、220V AC（可选） |
功 耗 | ≤15W |
安装时所需的直管段 | 推荐上游直管段≥ 10～15 D ，下游直管段≥ 5 D（如不能满足可详询厂家，技术确认） |
信号、通讯及其他功能
模拟输入 | 2路 4~20mA |
模拟输出 | 1路4~20mA (HART可选)、1路脉冲 |
通讯接口 | 2路 RS485 |
通讯协议 | 标准MODBUS通讯协议 |
数字输出 | 3路DO报警输出、1路继电器输出 |
液晶显示 | 可以现场显示标况的瞬时流量、累计流量及实时温度和压力测量信息 |
数据存储时间 | 历史数据可以至少保持2年、报警记录可以至少保持6年 |
使用操作 | 通过配套上位机软件实现对流量计的运行参数设置 |
诊断功能 | 流量计具有自诊断功能，可以对仪表自身的工作和故障状态进行诊断和报警输出 |
认证情况
计量认证 | 计量器具型式批准证书CPA证书 |
防爆等级 | ExdIIBT6 Gb、 ExdIICT6 Gb(可选) |
防护等级 | IP66 |
流量范围参照说明
注：该产品多数为分体式流量范围可参照CL-2型流量范围参照表，煤气、烟气等工业过程气体流量通常按流速范围0.03~30m/s进行核算，火炬气等特殊工况最高流速可达120m/s，更高流速测量可定制。
安装结构说明
注：该产品多数为分体式安装，对于DN600口径以下可选配管段式一体型安装结构，插入分体型结构尺寸结合现场管道，转换器（二次表）安装于管道附近，与换能器连接通讯线通常为10米以内。

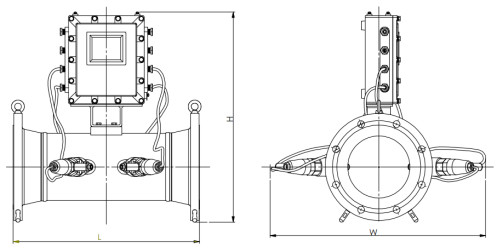

管段一体型安装参考图

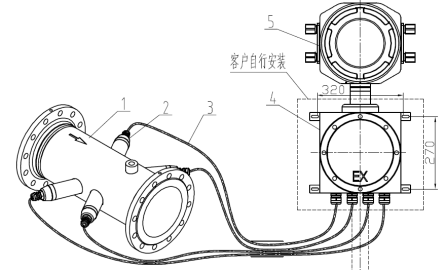

| 插入分体型安装参考图
|
CL-3型产品为在线管道插入式气体超声流量仪表，可依据现场管道设计、在线安装。根据用户测量需求，及气体介质流态及测量管径等情况，分别有1、2、3声道等多种规格可供选择，精度等级依据声道数的不同可分别满足1.0级、1.5级、2.0级要求。
适合于城市燃气旧管道计量改造，石油化工行业的火炬气，以及焦化厂、冶炼厂等大型工业的高炉煤气、转炉煤气的过程控制监控计量场合，也可满足其它大口径管道非燃气类（如烟道气、工业废气）气体的环保计量和测控要求。
